氣動薄膜三通調節閥

產品中心 > 調節閥系列 > 氣動薄膜三通調節閥

氣動薄膜三通調節閥

產品型號：ZMAQ
公稱通徑：DN20-200mm
壓力范圍：1.0-6.4MPa
主體材質：鑄鐵丨球墨鑄鐵丨鑄鋼丨不銹鋼
介質溫度：-20～200、-40～+250（常溫型）、-40～315（中溫型）
法蘭尺寸：鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59
法蘭型式：法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式

聯系購買

分享到：

產品概述：
ZMAQ（BX）型氣動薄膜三通調節閥有合流和分流兩種作用方式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。三通閥在某些場合可以替代兩個二通和一個三通閥在某些場合可以替代兩個二通和一個三通接管而得到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。

ZMAQ氣動薄膜三通調節閥可配附件：定位器、手輪機構、空氣過濾減壓器等。

產品名稱	ZMAQ氣動薄膜三通調節閥
產品型號	ZMAQ
公稱通徑	DN20-200mm
壓力范圍	1.0-6.4MPa
閥體材質	鑄鐵丨球墨鑄鐵丨鑄鋼丨不銹鋼

【一】ZMAQ氣動薄膜三通調節閥調節機構主要技術參數

閥座直徑mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流						80	100	125	150	200	250	300
額定流量系數kv	合流	8.5	13	21	34	52	85	125	210	340	535	800	1260
	分流						85	125	210	340	535	800	1260
公稱壓力MPa		0.6\4.0\6.4
行　程mm		16		25		40			60			100
流量特性		直線
介質溫度℃		-20～200、-40～+250（常溫型）、-40～315（中溫型）
法蘭尺寸		鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59
法蘭型式		法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式
閥體材質		HT200,ZG230-450、ZG1Cr18Ni9
閥芯材質		1Cr18Ni9
上閥蓋型式		普通式（常溫型），熱片式（中溫型）
可調比		30:1

注：可為用戶提供ANSI、JPI、JIS法蘭的產品，其法蘭距按用戶需要確定。

【二】ZMAQ氣動薄膜三通調節閥執行機構主要技術參數

型　號	ZHA（B）-3	ZHA（B）-4	ZHA（B）-5	ZHA（B）-6
有效面積cm 2	400	630	1000	1600
行　程mm	16.25	40	60	1000
彈簧范圍KPa	20～100；40～200、20～60、60～100、80～240

【三】ZMAQ氣動薄膜三通調節閥性能指標

項目			不帶定位器	帶定位器
基本誤差％			±6	±1.5
回差％			5	1.5
死區％			4	0.6
始終點偏差％	氣關	始點	±2.5	±1.5
		終點	±6.0
	氣開	始點	±6.0
		終點	±2.5
額定行程偏差％			±2.5
允許泄漏量L/h			10 -3 ×閥額定容量

【四】ZMAQ氣動薄膜三通調節閥允許壓差

供氣壓力	彈簧壓力	25	32	40	50	65	80	100	125	150	200	250	300
0.14MPa	20-100	1220	750	500	300	300	200	120	120	80	50	50	25

【五】ZMAQ氣動薄膜三通調節閥主要零件材料

零件名稱	材料	溫度范圍
閥體上、下閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
閥芯、閥座、閥桿	1Cr18Ni9	-250～550℃
密封墊	橡膠石棉板
密封墊	不銹鋼纏繞墊
填料	聚四氟乙烯
上下膜蓋	A 3 鋼板
膜片	35CrMoA
膜片	35、A 3
支架、頂盤	HT200
壓縮彈簧	60Si2Mn
波紡薄膜	5806膠夾480D尼龍66網眼布

在線留言

姓名

電話號碼

電子郵箱

公司名稱

地址

留言*

提交

上一個：氣動薄膜單座調節閥

下一個：氣動薄膜切斷閥

總部地址：上海市青浦滬青平公路2933弄30號
電話： 021-69755188 傳真：021-56559698

銷售部：上海市恒豐北路100號2512室微信號：371416385
電話：021-63271666 56559698

網址：http://www.juye8.cn
E-mail：shjg521@126.com

滬ICP備17041966號-1

TOP

銷售客服

園區客服

廣州客服

021-63271666

shjg521@126.com

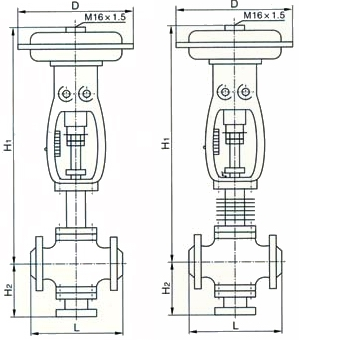

公稱通徑	合流										分流
